CIRCUITOS DE AUDIO

A continuación os presento algunos circuitos que construí en mis tiempos de estudiante. Normalmente eran utilidades específicas que me ayudaban a trabajar en el diseño de circuitos de audio (máquinas para hacer más máquinas) como el buffer, el medidor de niveles, el enrutador y el puenteador, y algunos eran diseños ya para uso final, como el mezclador de guitarra y voz o el pedal de volumen pasivo, o el circuito overdrive.

Todos los diseños son originales, salvo el overdrive, que es un clon del pedal DOD250.

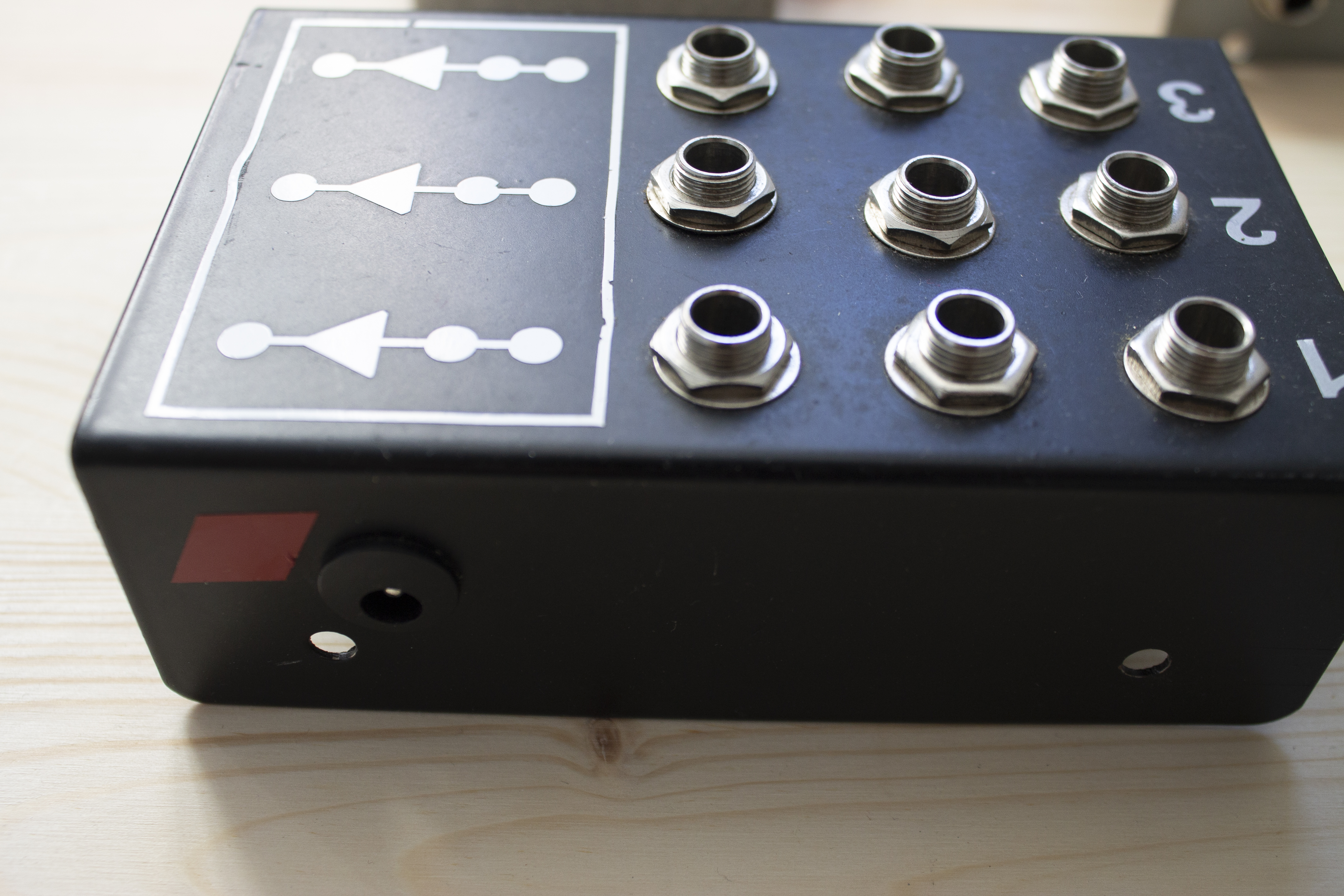

BUFFER DE TRES CANALES

Recibe, en cada canal, una señal de cualquier impedancia y nivel y la bufferiza, esto es, la copia sin robarle corriente ni alterar el nivel para mandarla a la salida 3, por donde sale con una impedacia de salida muy baja y una capacidad de corriente alta. Al mismo tiempo, reconduce la señal original directamente a la salida 2 (true bypass).

Esto permite «pinchar» señales en cualquier punto de su recorrido para monitorizarlas, o hacer el tratamiento que se desee, sin afectar el curso de la señal.

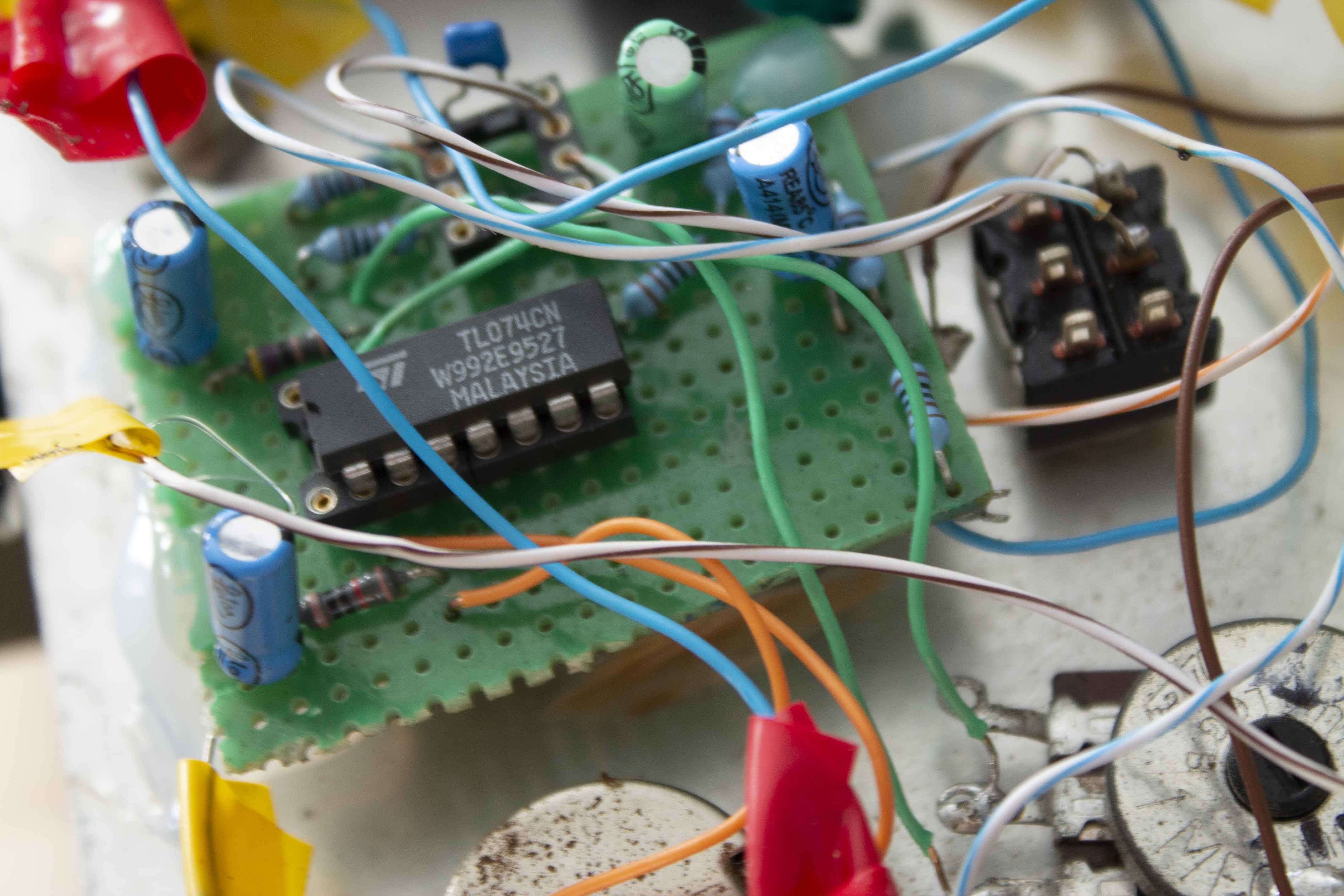

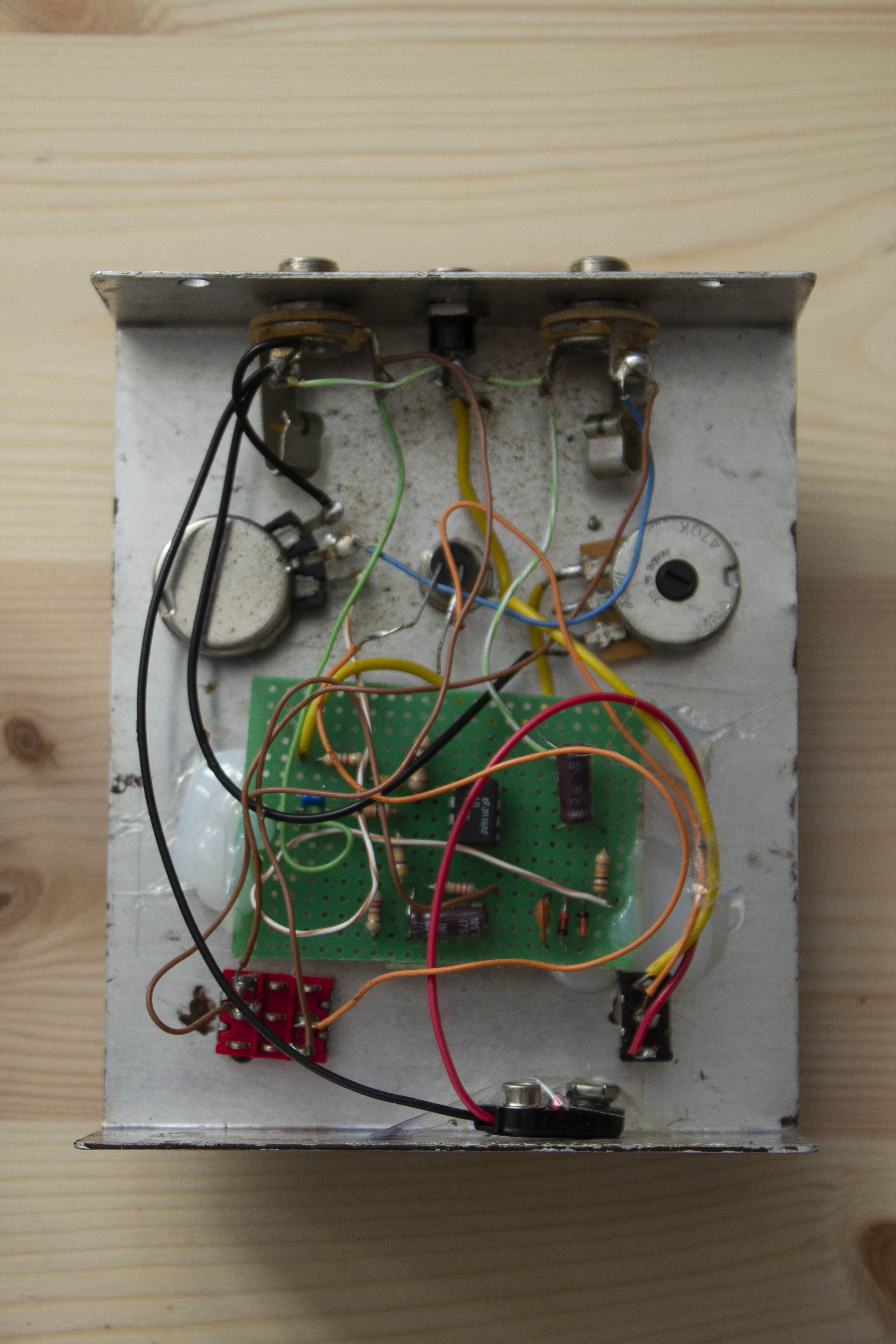

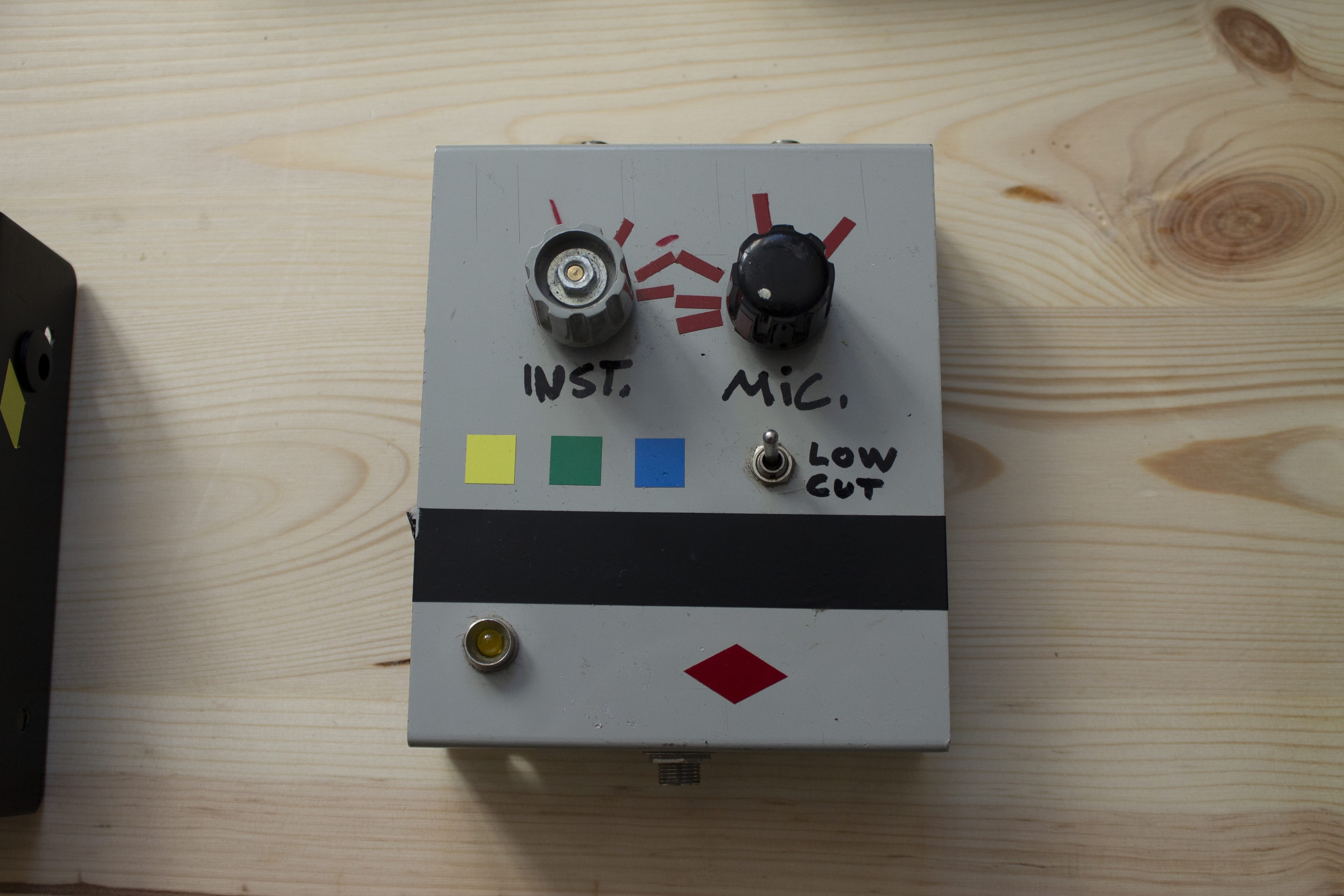

MEZCLADOR DE SEÑALES DE MICRÓFONO Y LÍNEA

Una minimesa de mezclas con una entrada de micrófono y una de línea.
Cada canal tiene su control de volumen independiente (se asume una señal de micrófono de bajo nivel y baja impedancia, y una señal de línea de alto nivel y alta impedancia).
Con un conmutador low cut, que activa un filtro paso alto en el canal de micrófono (pensado para eliminar las consonantes plosivas).

Se alimenta con una fuente de 48V.

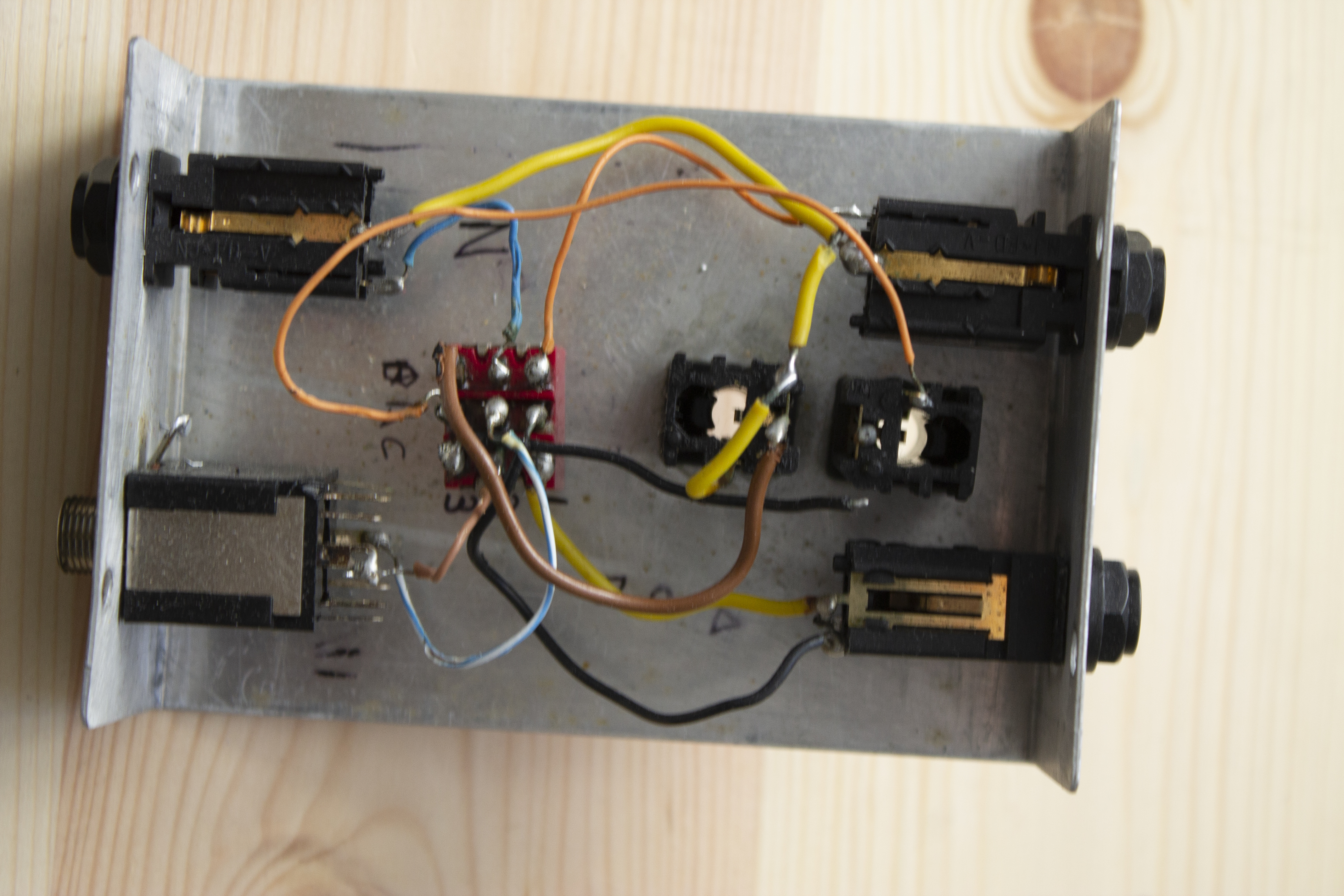

CIRCUITO DE PUENTEO PARA COMPARAR ETAPAS

Este circuito permite conmutar rápidamente el camino de una señal, dirigiéndola por una ruta u otra.

Es ideal para escuchar, por ejemplo, la diferencia entre dos amplficadores, o dos pedales, comparar ruidos, comprobar las diferencias que un circuito en pruebas introduce en la señal…

Todas las conexiones están aisladas del chasis del circuito (salvo la salida), de forma que posibles bucles de masa son evitados, al aislar completamente la ruta no seleccionada.

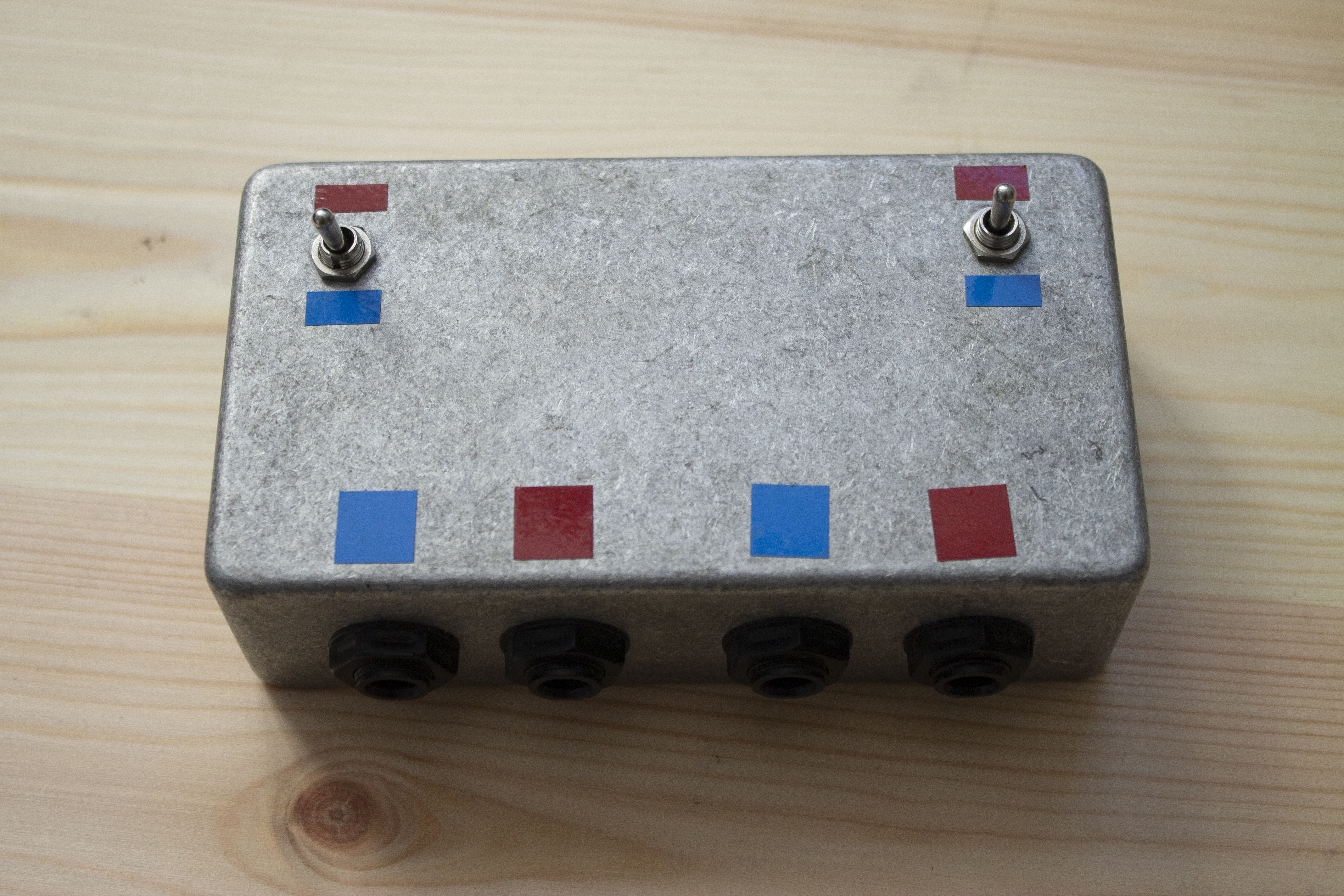

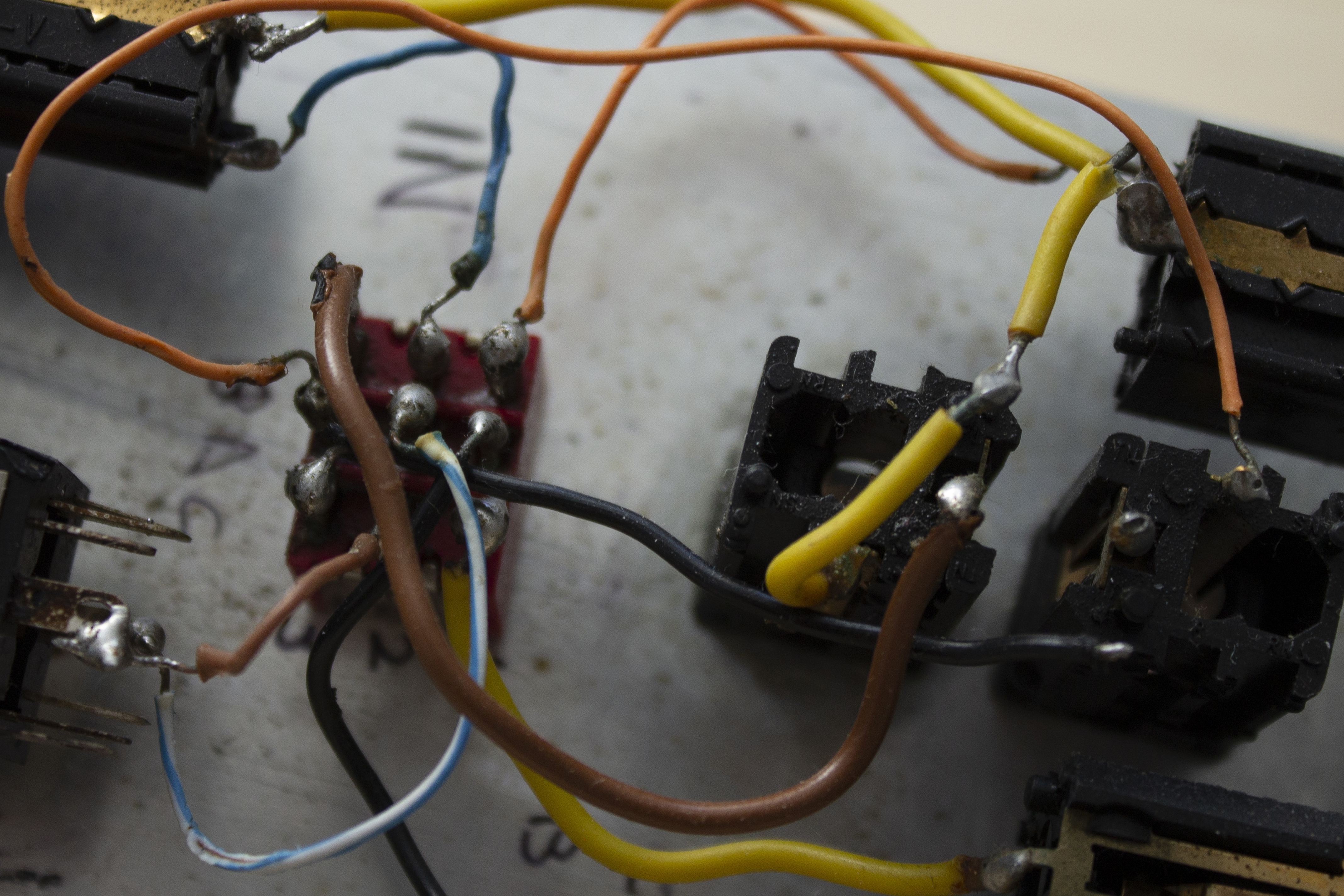

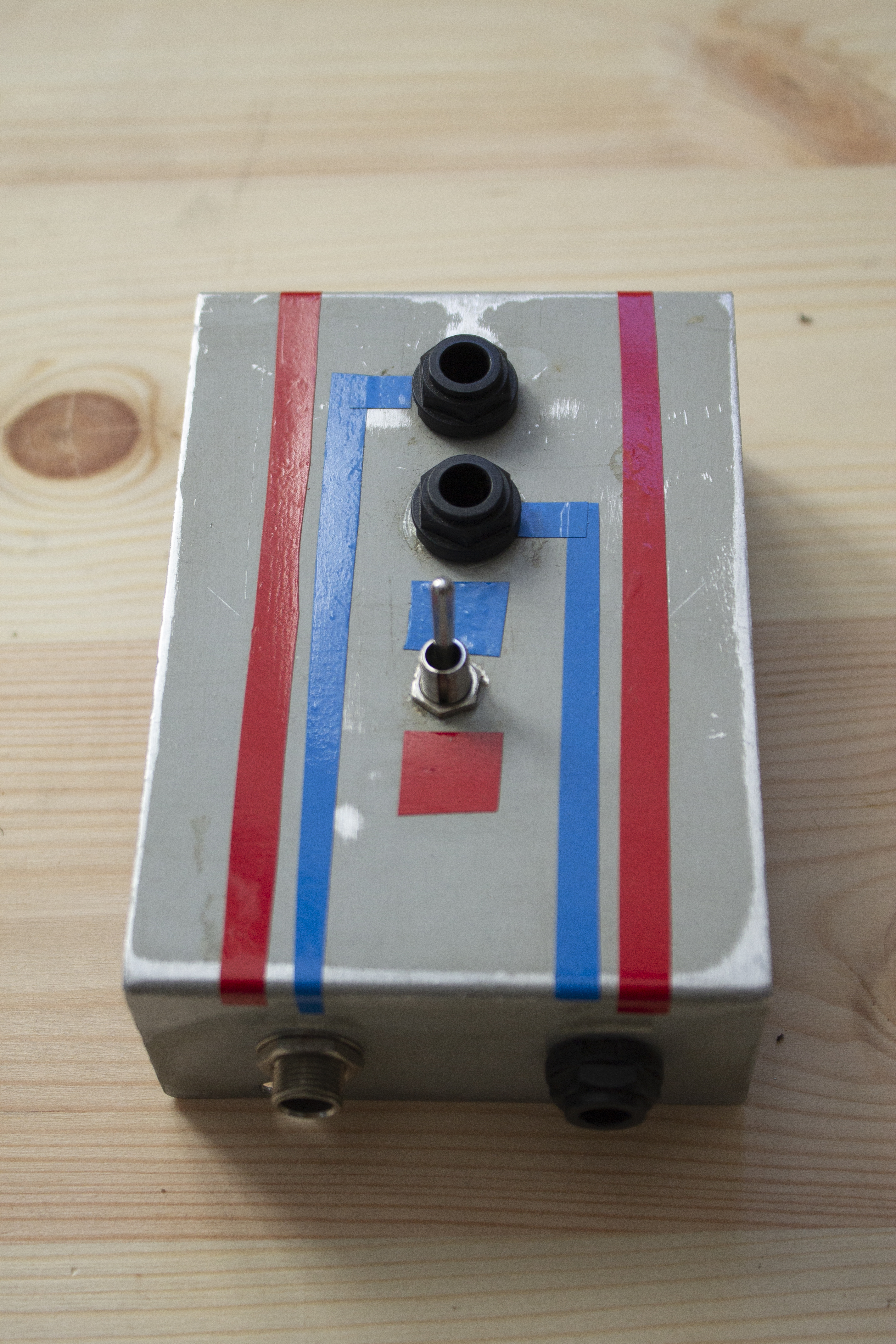

ENRUTADOR DE SEÑALES

Facilita el cambio de configuraciones en el estudio.

Configuraciones posibles:
1. Recibe una señal estéreo y las manda por la ruta A (rojo) o por la ruta B (azul)
2. Recibe dos señales estéreo y decide cuál de ellas se selecciona para ir a la etapa siguiente.
3. En mono se puede usar el mismo uso, para cada canal, y utilizarse de manera combinada.

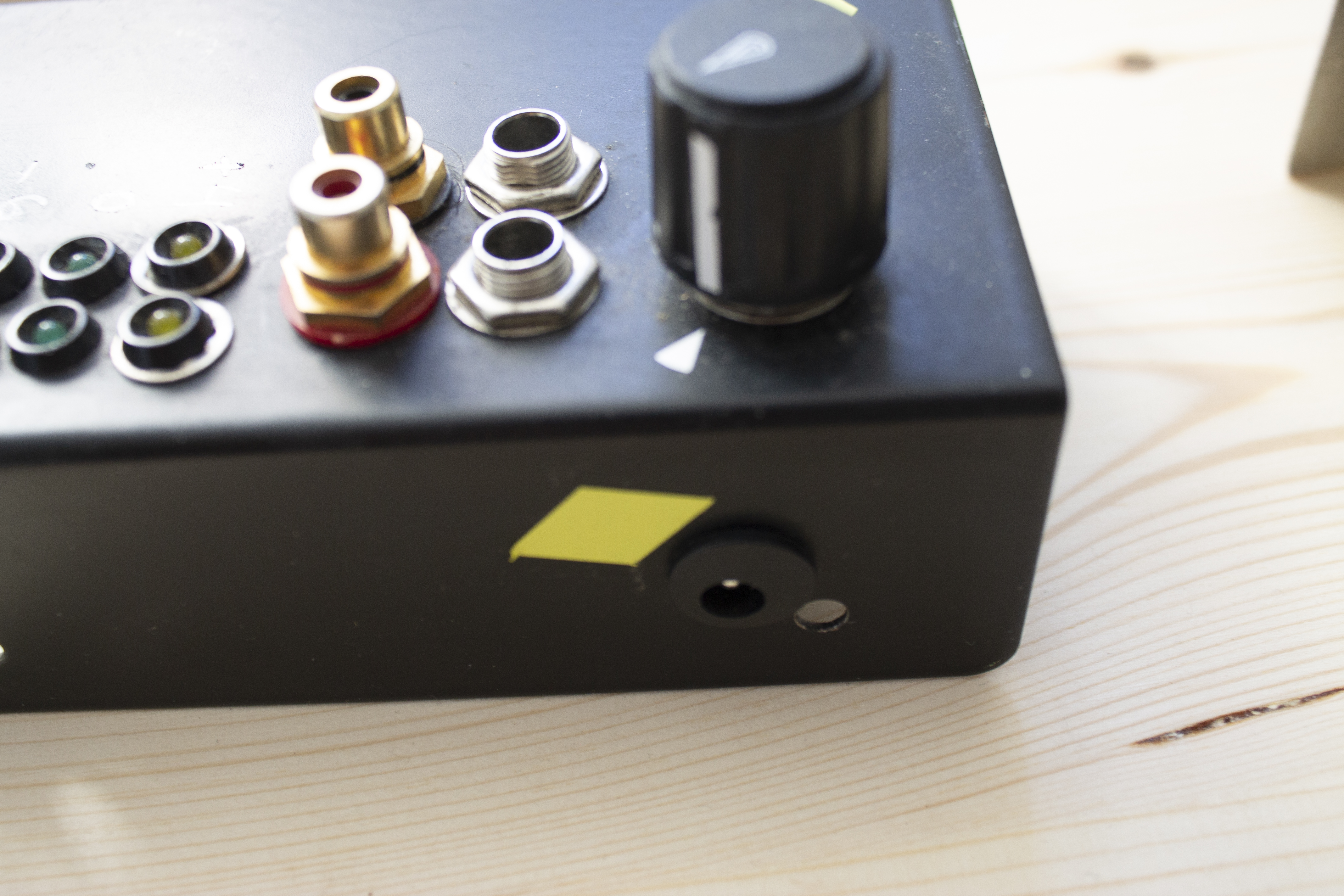

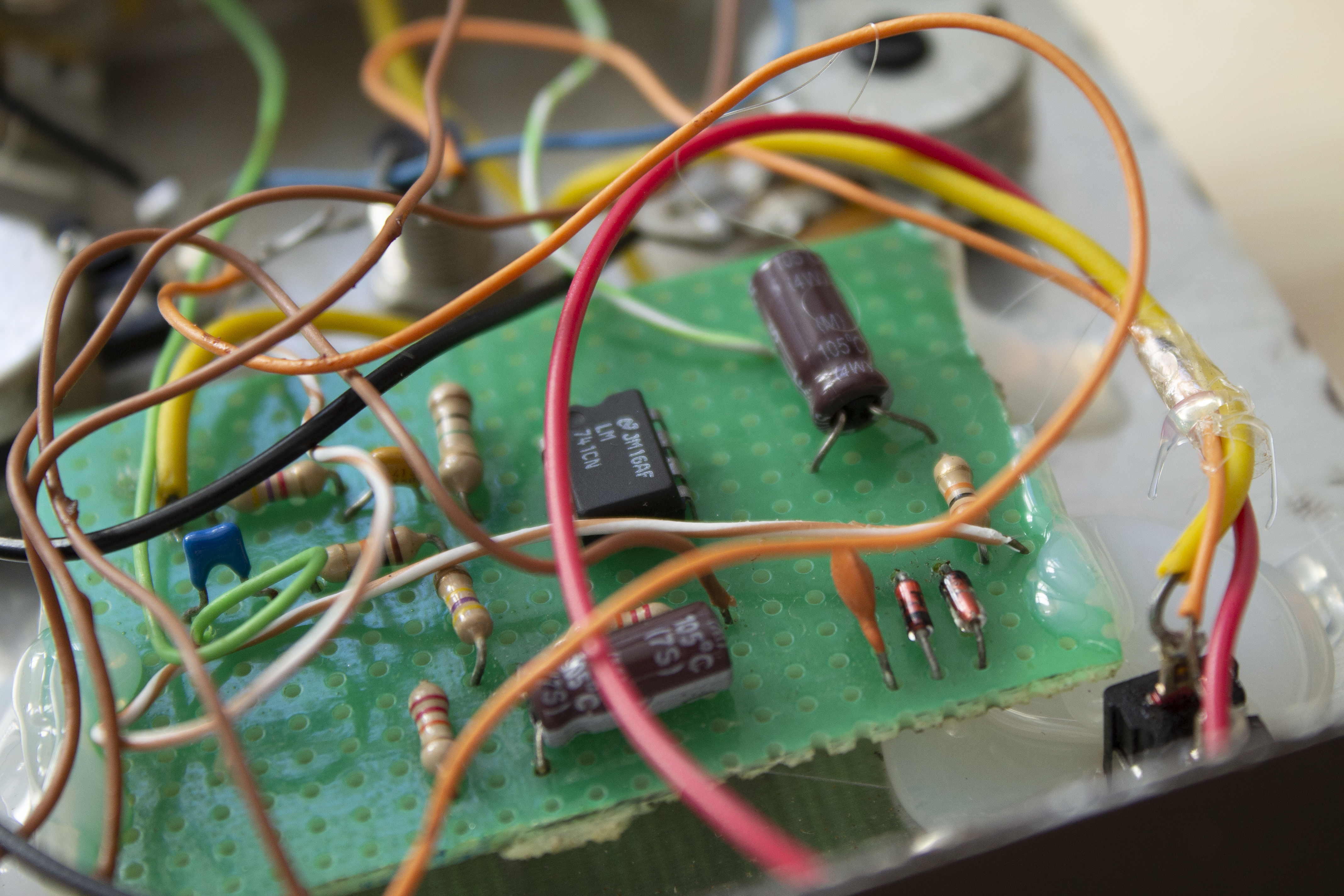

MEDIDOR DE NIVELES

Permite visulaizar, a traves de cuatro LEDS, el nivel eléctrico que alcanza una señal a tiempo real.
La escala de luces está ajustada logarítmicamente, es decir, en dB, con pasos en -12, -6, 0 y +4.

El potenciómetro permite calibrar la señal para medir niveles absolutos.

También se puede usar de manera relativa, ya que la escala relativa nunca se descalibra.

Se alimenta con una fuente de 48V.

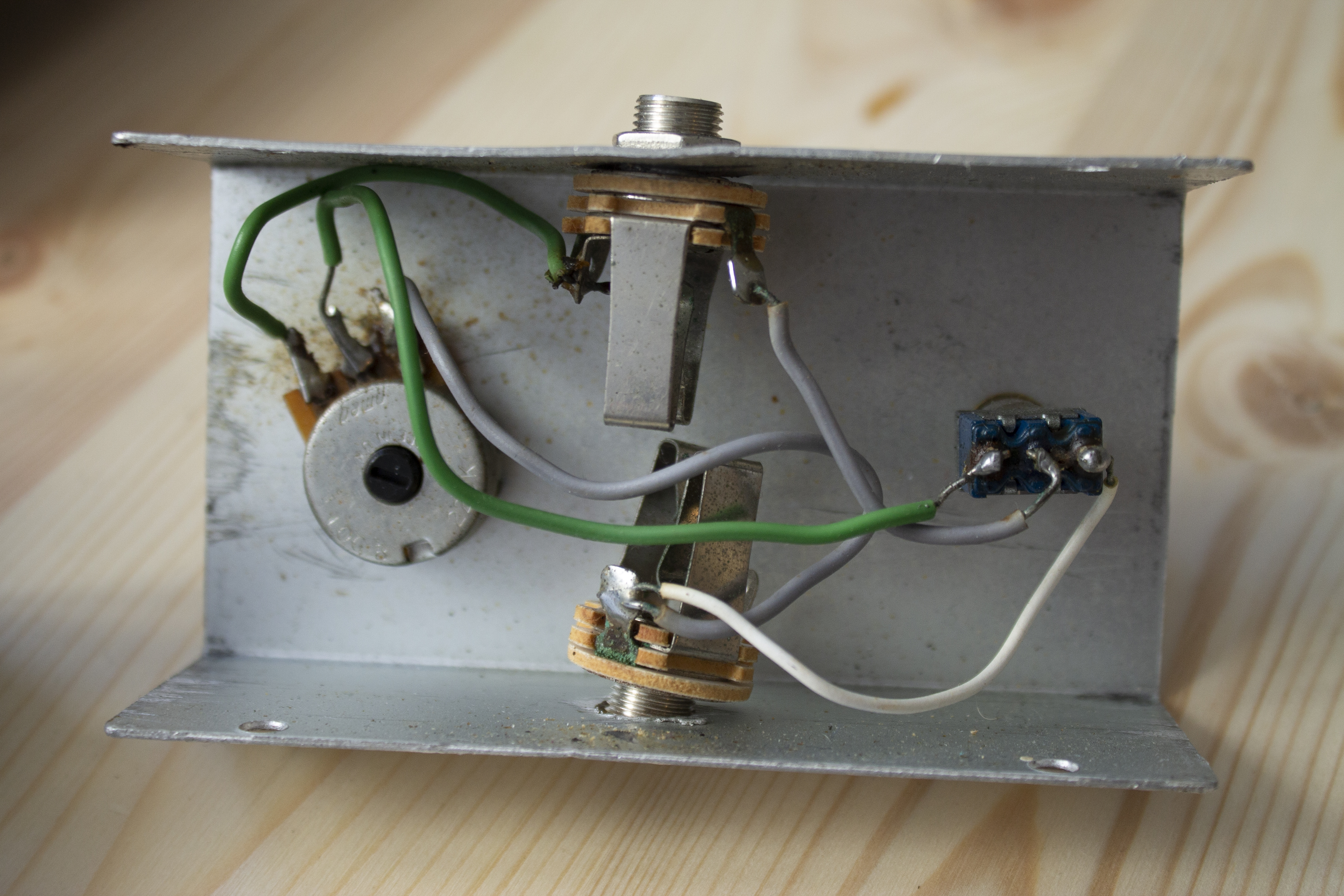

PEDAL BOOSTER PASIVO

El pedal booster sirve para darle una ganancia extra a la señal en un momento puntual en el que se requiere más volumen (típicamente en un solo). Los pedales booster son siempre activos, ya que para amplificar una señal es necesario que el circuito sea activo.

Este diseño tan obvio juega con el relativismo. Es en realidad un «cutter». El potenciómetro no amplifica, sino que atenúa la señal en una cantidad seleccionada por el potenciómetro (al máximo la deja igual, y al mínimo la atenúa totalmente). El conmutador alterna entre la señal pasando por el potenciómetro (cut) o sin pasar por él (bypass), de esta forma se tienen los dos niveles accesibles a través del conmutador.

Con fuentes de alta impedancia, como guitarras, el pedal introducirá una sutil pérdida de señal en posición bypass, así como cierta atenuación en agudos al estar en posición cut. Es, en cualquier caso, un efecto conveniente, ya que en posición bypass se gana cierto brillo, efecto alineado con la intención de estar más presente en la mezcla.

Con fuentes de baja impedancia, como teclados o guitarras que hayan pasado por un pedal activo previamente, este pedal no introduce filtrado alguno ni tampoco atenuación en posición bypass.
